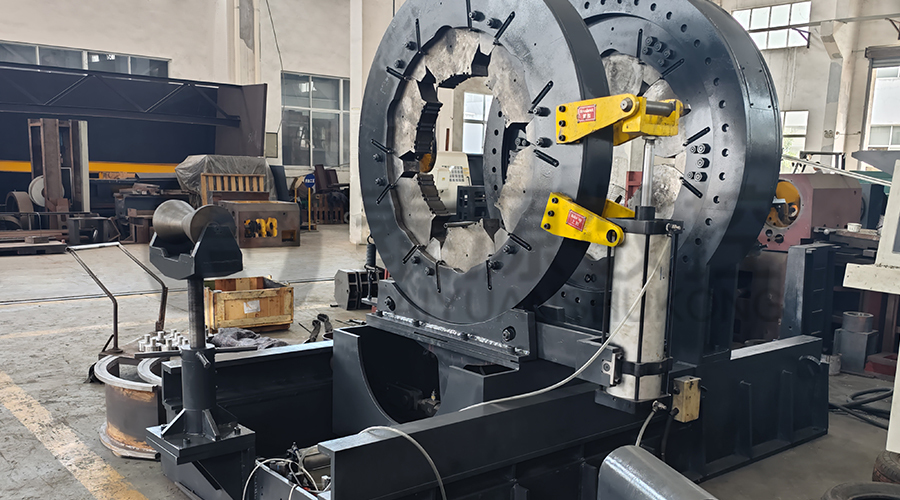

A Ház- és csőcsatlakozó esztergagép egy speciális CNC szerszámgép, amelyet olajvidéki csőtermékek (OCTG) tengelykapcsolóinak precíz szerelésére és szétszerelésére terveztek. Ez a berendezés mechanikus, hidraulikus és elektronikus vezérlőrendszereket integrál annak biztosítására, hogy a pótnyomaték és a helyzeti követelmények megfeleljenek az API 5CT specifikációinak. Úgy tervezték nagy nyomatékú tengelykapcsoló telepítése , az egység megőrzi a menetes csatlakozás szerkezeti integritását, miközben optimalizálja a gyártási teljesítményt a csövek befejező sorain.
Műszaki tervezés és működési jellemzők
A architecture of the bucking unit utilizes a kis tehetetlenségi nyomatékú orsómeghajtó rendszer és egy nagy teherbírású hidraulikus erőfogó mechanizmus. Ez a konfiguráció lehetővé teszi a folyamatos ellenőrzést nyomaték-fordulat értékek , ami kritikus fontosságú a túlzott meghúzás vagy a menetesedés elkerülése érdekében a burkolat és a csövek összeszerelése során. Az eszterga stílusú ágy merev alapot biztosít, amely minimálisra csökkenti a vibrációt, biztosítva következetes szálbekötés és hosszú távú geometriai pontosság.
Felszerelve a programozható logikai vezérlő (PLC) , a rendszer támogatja a különböző csőátmérők és acélminőségek automatizált folyamatait. A nyomot nem hagyó pofák vagy speciális megfogószerszámokat alkalmaznak a nagymértékben ötvözött anyagok felületi deformációjának megakadályozására, ami általános követelmény korrózióálló ötvözet (CRA) csőszerelvény . A zárt hurkú visszacsatolási mechanizmus segítségével a kifeszítő egység valós időben állítja be a forgási sebességet és a nyomást az adott körülményeknek megfelelően. a tengelykapcsoló menetezési paraméterei .
Főbb teljesítménybeli előnyök
- Nyomaték pontossága: A nagy pontosságú érzékelők valós idejű adatgyűjtést tesznek lehetővé API csatolás smink , biztosítva, hogy minden csatlakozás megfelel a tanúsított biztonsági előírásoknak.
- Működési sokoldalúság: A csőméretek széles skálájának kezelésére alkalmas, a kis átmérőjű csövektől a nagyméretű burkolatokig, anélkül, hogy jelentős szerszámcserét igényelne.
- Merevség és stabilitás: A reinforced frame construction allows for nagy igénybevételű ciklusú műveletek igényes ipari környezetben.
- Adatintegráció: A system records make-up graphs (Torque vs. Turns) for quality traceability, essential for OCTG gyártási megfelelőség .
Műszaki előírások
| Paraméter Leírás | Műszaki adatok / Tartomány | Egység |
| Alkalmazható csőátmérő-tartomány | 60,3 - 508 (testreszabható) | mm |
| Maximális sminknyomaték | 10 000 - 150 000 (modell alapján) | N·m |
| Orsó fordulatszám tartomány | 0,5 - 25 (Fokozatmentesen változó) | fordulat/perc |
| Nyomaték mérési pontosság | ±1% | Teljes skála |
| Befogó mód | Többpontos hidraulikus / szinkron | Írja be |
| Vezérlőrendszer | CNC / PLC nyomaték-esztergálás felügyelettel | Platform |
| Tápegység | 380V / 415V / 440V (50/60Hz) | V/Hz |
Alkalmazások az olajipari berendezések gyártásában
A Ház- és csőcsatlakozó esztergagép elsősorban az csőbefűző létesítmények és olajmező szolgáltató központok. A gyártás kritikus összetevőjeként szolgál API-tanúsítvánnyal rendelkező burkolat és csövek , ahol a kézi smink nem elegendő a nagynyomású követelményekhez. Ez a gép is nélkülözhetetlen prémium csatlakozási összeállítás , ahol a konkrét nyomaték-váll érintkezést digitális diagrammal kell igazolni.
Gyakran Ismételt Kérdések
1. Hogyan biztosítja a kifeszítő egység a prémium menetes csatlakozások integritását?
A unit utilizes a sophisticated számítógépes forgatónyomaték-figyelő rendszer amely nyomon követi az alkalmazott nyomaték és a fordulatok száma közötti összefüggést. Ez lehetővé teszi a "vállpont" pontos észlelését a prémium kapcsolatokban. Jiangsu Taiyuan CNC szerszámgép Co., Ltd. A 2003-ban alapított és Taixing City Keleti Ipari Parkjában található, ezeket a gépeket nagy merevségű és hibapont-csökkentő technológiákkal tervezi. A miénk Csatlakozó CNC csőmenetes esztergák és a kifeszítő egységeket úgy tervezték, hogy hosszú időn keresztül megtartsák a precíziós tartást, biztosítva, hogy még az összetett menetprofilok is sérülésmentesen kerüljenek összeállításra, megfelelve a nemzetközi olajmező vállalatok szigorú szabványainak.
2. Integrálható ez a berendezés egy teljesen automatizált OCTG gyártósorba?
Igen, a bukóegységet úgy tervezték, hogy zökkenőmentesen integrálható legyen automatikus csőkezelő rendszerek és szállítószalagok. Jiangsu Taiyuan CNC szerszámgép Co., Ltd. , amely 24 800 ㎡ területet fed le, és jelentős gyártóbázisként szolgál nemzeti kőolajipari berendezések gyártása , teljes körű megoldásokat kínál, beleértve a fúrócsövek gyártósorait és a speciális csiszológépeket. Termékeinket széles körben használják olyan globális vezetők, mint a Shanghai Baosteel, valamint nemzetközi cégek az Egyesült Államokban és Japánban. Berendezéseink nagy hajtóereje és egyszerű felépítése lehetővé teszi a magas termelési hatékonyságot és a nagy teljesítményű ciklus integrációját a modern automatizált gyárakban.
3. Milyen tanúsítványoknak és minőségi szabványoknak felelnek meg ezek a gépek?
A miénk Ház- és csőcsatlakozó esztergagép szigorú minőség-ellenőrzési protokollok szerint gyártják. Jiangsu Taiyuan CNC szerszámgép Co., Ltd. megszerezte a GBT, ISO minőségbiztosítási rendszer tanúsítványát, és nemzeti minőségbiztosítási megbízható vállalkozásként ismerik el. Műszaki szakértelmünk a speciális szerszámok széles körére terjed ki, beleértve fúrógalléros menetesztergák és csavarszivattyús rotoros marógépek . Ezeket a termékeket erős specifikációra és megbízhatóságra tervezték, biztosítva, hogy minden feldolgozott hézag megfeleljen a geológia, a bányászat és a vegyipar biztonsági követelményeinek világszerte.
Részletes projekttanácsadásra vagy személyre szabottan OCTG feldolgozó berendezések konfigurációk, kérjük lépjen kapcsolatba műszaki értékesítési osztályunkkal. Bízunk benne, hogy megoszthatjuk Önnel a fejlesztést egy jobb jövő megteremtése érdekében.
