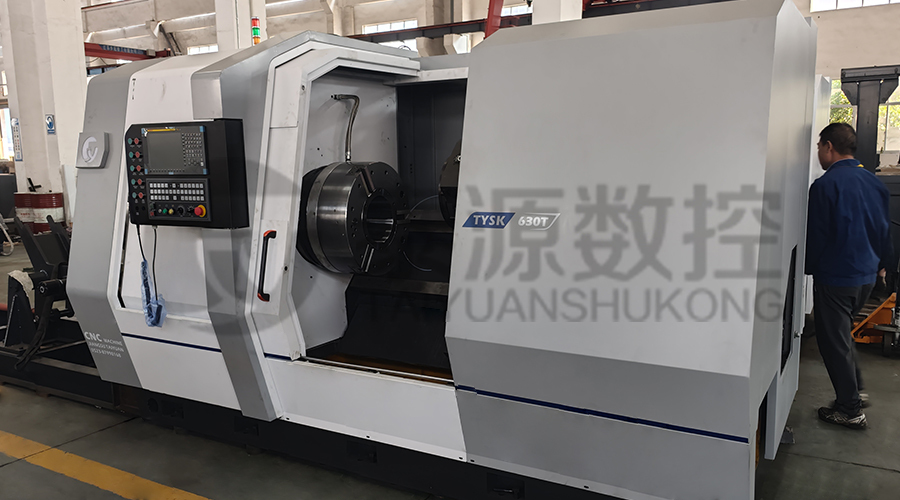

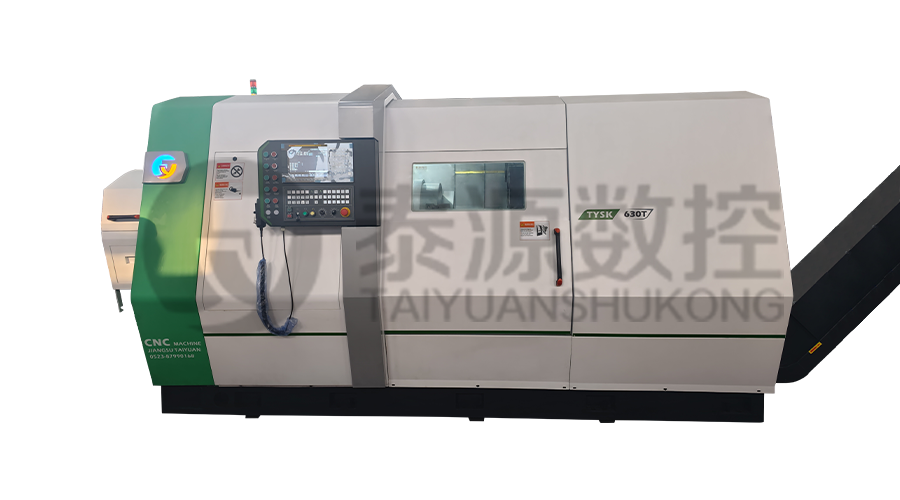

A Olajfúró cső, csukló és csatlakozó esztergagép egy speciális CNC-megoldás, amelyet csőmenetek nagy pontosságú megmunkálására terveztek az API és a nemzetközi szabványoknak megfelelően. Ezt a berendezést kifejezetten úgy konfigurálták, hogy megfeleljen a szigorú követelményeknek nagy teherbírású olajmező csőszerű áruk (OCTG) feldolgozása , amely biztosítja a szerkezeti integritást és a szivárgásmentes csatlakozásokat a fúrócsövekhez, a szerszámcsatlakozásokhoz és a mélyfúrási műveleteknél használt csatlakozókhoz.
Műszaki tervezés és szerkezeti jellemzők
A machine features a nagy furatú orsó kialakítás dupla tokmányos rendszerrel, amely lehetővé teszi a hosszú tengelyű munkadarabok stabil rögzítését. Az ágy kiváló minőségű öntöttvasból készült, széles, indukciósan edzett vezetőszerkezettel, amely biztosítja a statikus és dinamikus merevség nagy szilárdságú ötvözött acélok menete során fellépő nagy forgácsolási erőknek kell ellenállni. Az integráció precíziós golyós csavarok a nagy nyomatékú szervomotorok pedig pontos hangmagasság-szabályozást biztosítanak, ami kritikus kúpos szál konzisztencia és felületi minőség.
Alapvető műszaki képességek

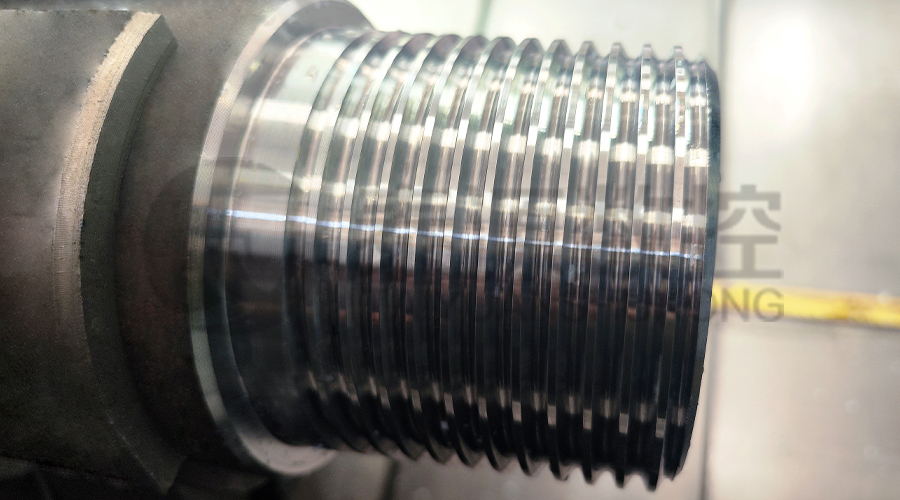

- API-szál profilozás: Képes precíz menetvágás végrehajtására API 5DP, API 5CT és prémium csatlakozásokhoz, beleértve a speciális szerszámcsatlakozási profilokat.
- Automatizált szerszám revolver: Egy nagy sebességű indexelő revolverrel van felszerelve, amely megkönnyíti a gyors szerszámcserét az esztergálási, homloklapozási és menetes ciklusok között.

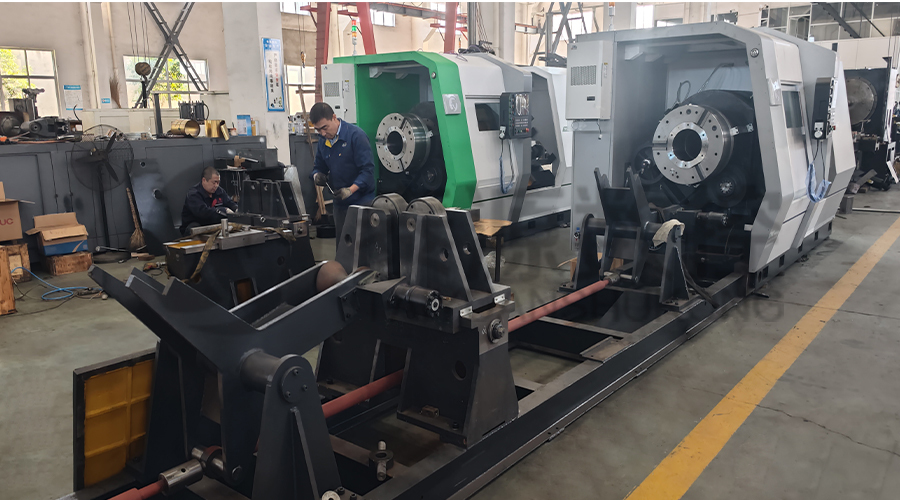

- Munkadarab-támasztó rendszerek: Tartalmazza a nagy teherbírású hidraulika csőtámaszokat és görgőket az axiális beállítás fenntartásához, és megakadályozza a vibrációt a meghosszabbított fúrócsőszakaszok megmunkálása során.
- CNC vezérlés pontossága: A fejlett vezérlőrendszerek valós idejű kompenzációt biztosítanak a hőtágulásért és a szerszámkopásért, fenntartva a szűk tűréseket a hosszú gyártási folyamatok során.
Műszaki előírások
| Paraméter Leírás | Egység | Műszaki érték |
| Max. Swing az ágy felett | mm | Φ630 - Φ1000 |
| Orsó furat átmérője | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Orsó fordulatszám tartomány | fordulat/perc | 10-600 (változó) |
| Feldolgozó cső átmérője | hüvelyk | 2-3/8" - 10-3/4" |
| Torony pozíciók | db | 4 / 6 / 8 Függőleges vagy vízszintes |
| X/Z tengely pozicionálási pontosság | mm | 0,02 / 0,03 |
| Fő motor teljesítmény | kW | 15 / 18,5 / 22 |
Működési előnyök az olajipari berendezések gyártásában
Ennek megvalósítása CNC cső menetvágó eszterga gyártósorba való bekerülése jelentősen csökkenti a ciklusidőket fúrócső szerszám csatlakozás felújítása és új tengelykapcsoló gyártás. A gép architektúrája erre van optimalizálva nagy pontosságú fúró gallér menetezés valamint a kopásálló hevederfelületek feldolgozása. Használatával a zárt hurkú visszacsatoló rendszer , az eszterga biztosítja, hogy minden csatlakozás megfelel az olaj- és gázipar szigorú biztonsági követelményeinek, minimalizálva a fúrólyuk meghibásodásának kockázatát.
Gyakran Ismételt Kérdések
Q1: Hogyan biztosítja ez a gép az API szabvány szálak pontosságát hosszú távú folyamatos működés során?
A precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Jiangsu Taiyuan CNC szerszámgép Co., Ltd. 2003-ban Taixing Cityben alapított cégünk egy 24 800 ㎡ méretű létesítményt üzemeltet a nemzeti kőolaj-berendezések gyártására. Esztergagépeink jellemzője a hosszú precíziós megőrzési idő és minimális hibapontok a GBT és ISO által tanúsított minőségbiztosítási rendszereink miatt. A prémium sebességváltó alkatrészek használata biztosítja, hogy még a szükséges nagy hajtási teljesítmény mellett is fúrógalléros menet megmunkálása , a berendezés fenntartja a szükséges hangmagasság-pontosságot és kúpos konzisztenciát, amelyet olyan nemzetközi felhasználók követelnek meg, mint a Shanghai Baosteel és a különböző globális olajmezők.
2. kérdés: Megbír-e ez az eszterga számos OCTG alkatrészt a szabványos fúrócsöveken kívül?
Igen, a berendezést nagy specifikusságra és sokoldalúságra tervezték. Jiangsu Taiyuan CNC szerszámgép Co., Ltd. speciális szerszámok széles skáláját gyártja, és ez az eszterga egy szélesebb gépbe integrálható fúrócső gyártósor . Alkalmas tengelykapcsolók, fúróperem külső köreinek és szerszámcsatlakozások megmunkálására. Továbbá termékportfóliónk speciális gépeket is tartalmaz csavarszivattyú rotor marás , hajlított héjesztergálás, és tüske menetezés. Az olajmezőkben, a geológiában és a bányászatban ez a széles körű alkalmazási terület az energetikai berendezések gyártásában való "specializációra, finomításra és megerősítésre" való összpontosításunk eredménye.
3. kérdés: Milyen szintű műszaki támogatásra és megbízhatóságra számíthatnak a nemzetközi vásárlók?
Termékeinket "nemzeti minőségben megbízhatónak" tekintik, és jelenleg a nagyvállalatok használják őket Egyesült Államok, Japán, Dél-Korea és Azerbajdzsán . Jiangsu Taiyuan CNC szerszámgép Co., Ltd. egyszerű szerkezetekkel jellemezhető berendezéseket kínál a könnyű karbantartás és a magas termelési hatékonyság érdekében. A Jangce folyó arany vízi útja mellett található, stratégiai elhelyezkedésünket és több évtizedes gyártási tapasztalatunkat kihasználva robusztus műszaki támogatást és megbízható szállítást kínálunk. Ragaszkodunk ahhoz az elgondoláshoz, hogy globális partnereket nézzünk, hogy biztosítsuk, hogy gépeink megfeleljenek a globális energiaszektor változó műszaki igényeinek.
